Aufgabenstellung

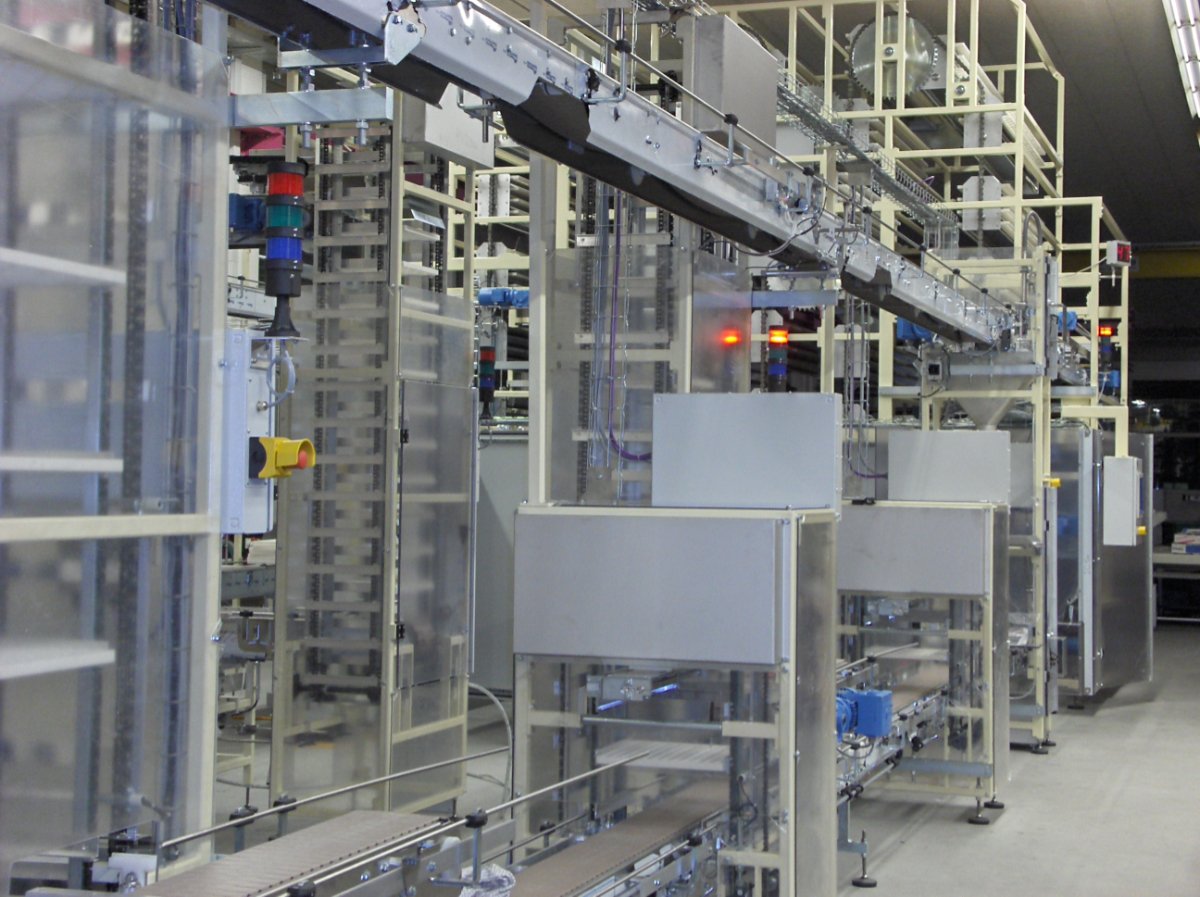

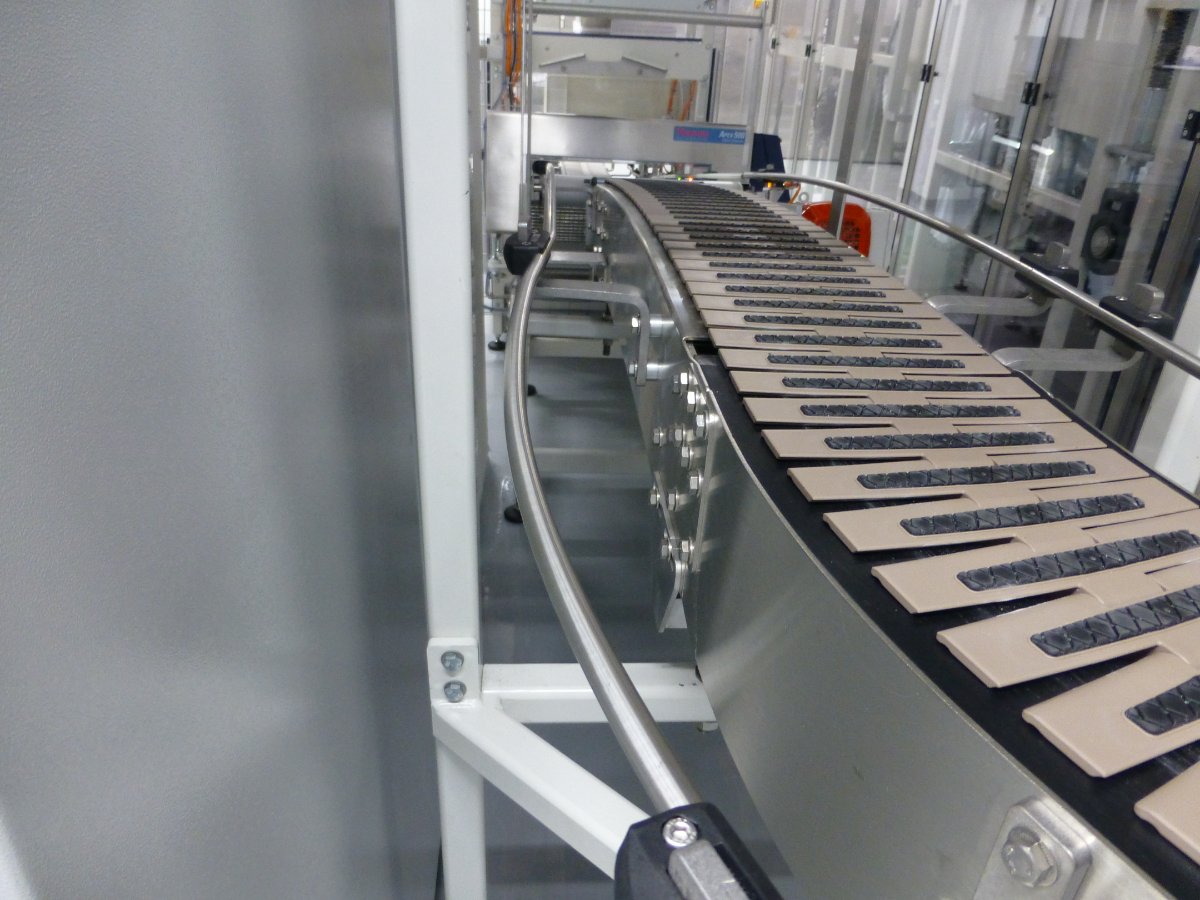

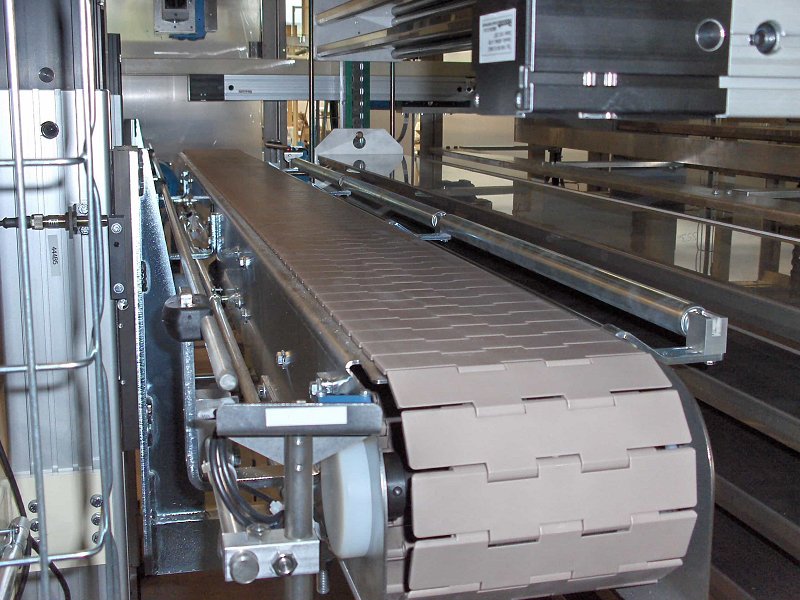

Für einen internationalen Grosskonzern aus der Süsswarenbranche haben wir seit 2003 mehrere Automationslösungen für das Handling von Gegenformen realisiert. Die bestehen jeweils aus einem umlaufenden Fördersystem zwischen Prozessanlage und Verpackungsbereich, einem Gondelspeicher in der Funktion «Zwischenspeicher» sowie einem Verteil- und Beschickungssystem. Mittlerweile sind weltweit 14 Anlagen an verschiedenen Standorten bei unserem Kunden in Betrieb.
Jede dieser Anlagen wurde an die örtlichen Gegebenheiten angepasst, wodurch sowohl die Transportstrecken als auch die Gondelspeicher selbst projektspezifisch ausgelegt wurden. Die Zugänglichkeit zu den verschiedenen Anlagenbereichen wurde durch passende Wahl der Streckenführung und Förderhöhen gewährleistet, teilweise durch Deckenabhängung einzelner Transportstrecken. Je nach Raumhöhe und gewünschter Speicherkapazität wurden die Speicher in der Bauhöhe und Baulänge individuell angepasst, ausserdem wurde an manchen Standorten zusätzlich eine Klimatisierung des Speicherinnenraums integriert.
Das Grundprinzip und die Aufgabenstellung sind bei allen Anlagen ähnlich:
- Übernahme kugelförmiger Schokoladenprodukte aus der Giessanlage und Platzieren in Gegenformen
- Produktflussregulation und Zwischenspeichern der Produkte mittels eines Gondelspeichers
- Sicherstellung der Zugänglichkeit aller Packmaschinen für Bedienpersonal und Verbrauchsmaterialien
- Verteilsystem zur bedarfsgerechten Zuteilung der befüllten Gegenformen auf mehrere Verpackungsmaschinen inklusive Metalldetektion mit zugehöriger Ausschleusung
- Übergabe der Schokoladenprodukte an die Packmaschinen und Rückführung der leeren Gegenformen zur Giessanlage

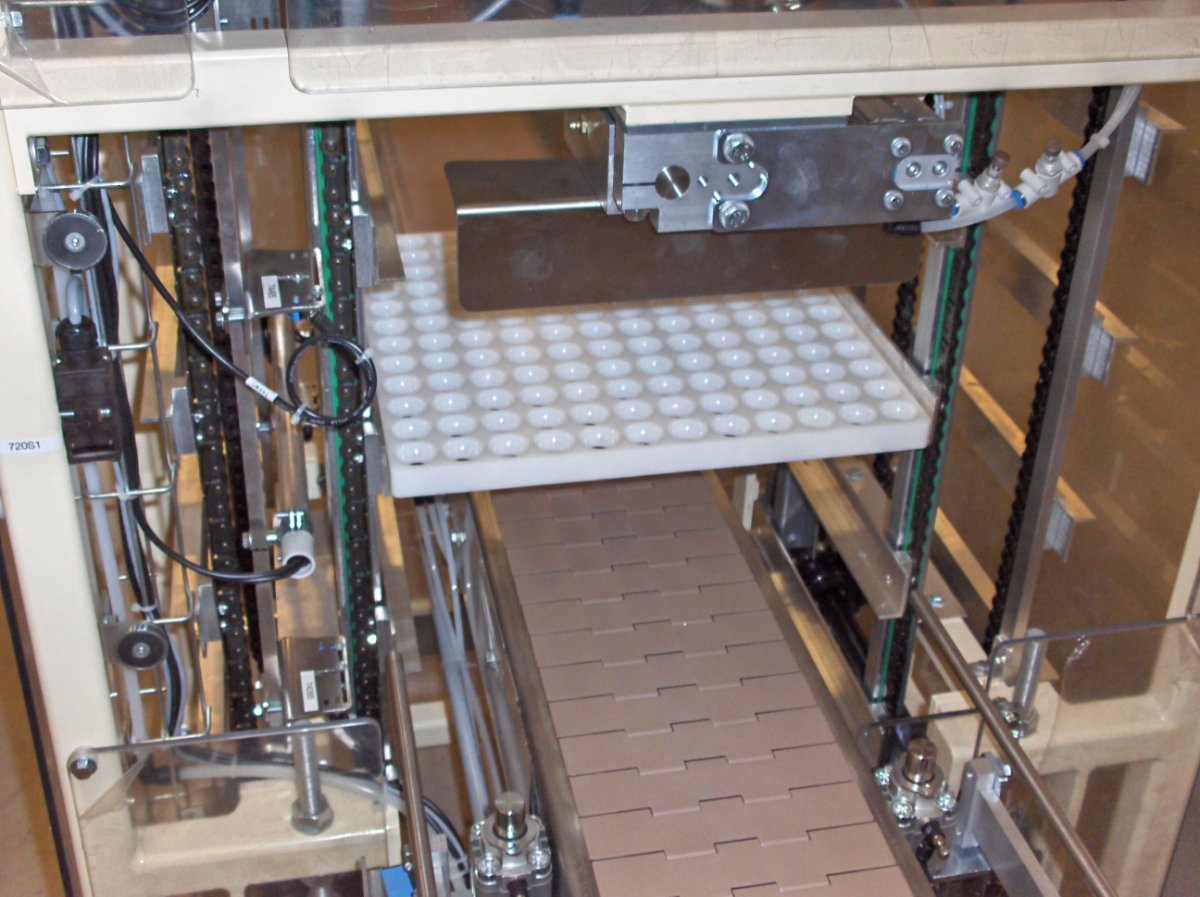

- Während des Rücktransports Kontrolle der Gegenformen auf vollständige Entleerung und ggf. Ausschleusen von nicht entnommenen Produkten
Technische Eckpunkte Gesamtsystem
- Zuführleistung: bis 24 Gegenformen / Minute
- Verteilleistung: je Station max. 7 Gegenformen / Minute bzw. max. 1‘000 Produkte / Minute
- Beschickung: 2 bis 4 Verpackungsmaschinen

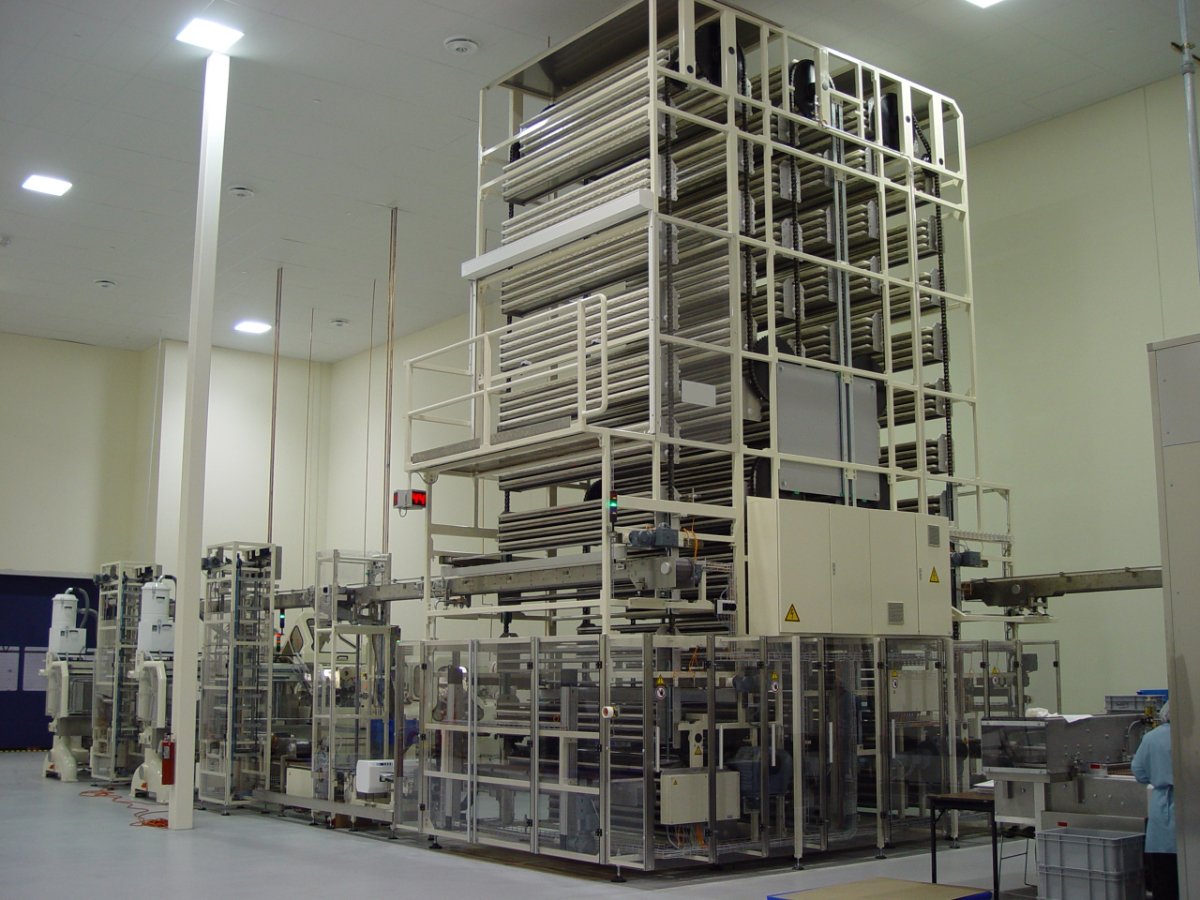

Technische Eckpunkte Speicher
- Zuführleistung: bis 24 Gegenformen / Minute
- Abgabeleistung: max. 28 Gegenformen / Minute bis 4‘000 Produkte / Minute
- Speicherhöhe: 5‘000 mm bis 8‘000 mm
- Shuttle: Duplex oder Triplex oder 2x Duplex
- Speicherkapazität: zwischen 16 Minuten bzw. 340 Formen und 42 Minuten bzw. 756 Formen
