Aufgabenstellung

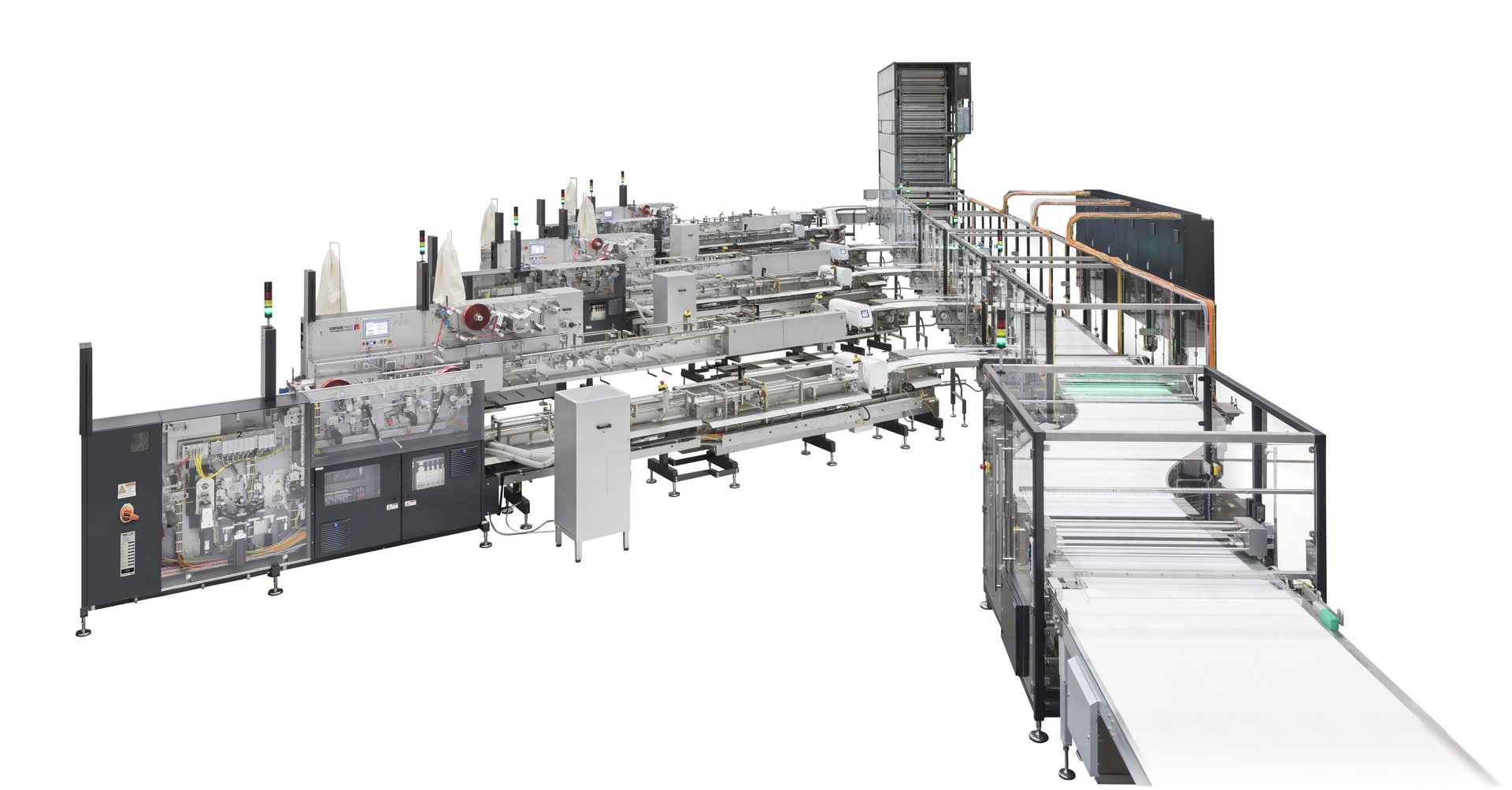

Für einen amerikanischen Grosskonzern aus der Süsswarenbranche wurde ein Verpackungssystem für schokoladenüberzogene Waffelprodukte installiert. Zusammen mit einer Partnerfirma wurde die Gesamtlösung bestehend aus einem Verteil- und Beschickungssystem, einem Gondelspeicher in der Funktion «Austragespeicher» sowie der Verpackungsmaschinen als Turn Key Lösung konzipiert und geliefert.
Die Aufgabenstellung sah wie folgt aus
- Übernahme verschiedener Produktgrössen aus der vorgeschalteten Prozessanlage auf einem Gurtband-Förderer und Harmonisierung der Produktreihen für die nachfolgenden Produktionsschritte
- Integration einer Ausschleusung für einzelne Produkte aus einer vollen Produktreihe heraus, die von der vorgeschalteten Back- und Überziehanlage individuell als fehlerhaft gemeldet wurden
- Förder- und Verteilsystem mit 4 Austragestationen zur bedarfsgerechten Zuteilung eines Teils der Schokoladenprodukte auf 4 Verpackungsäste vor dem Speicher
- Ausschleusung von kompletten Reihen im Bedarfsfall direkt vor dem Speicher
- Zwischenspeichern der Produkte mittels eines Gondelspeichers
- Bedarfsgerechte Abgabe der Schokoladenprodukte auf 2 Verpackungsäste direkt aus dem Speicher heraus
- Installation des Speichers durch ein Zwischengeschoss mit Zugänglichkeit und Bedienung auf beiden Geschossen
Technische Eckpunkte Gesamtsystem
- Zuführleistung: bis 160 Reihen / Minute
- Verteilleistung: je Station max. 30 Reihen / Minute bzw. max. 1‘260 Produkte / Minute
Technische Eckpunkte Speicher
- Zuführleistung: bis 160 Reihen / Minute
- Abgabeleistung: max. 2x 30 Reihen / Minute bzw. max. 2x 1‘260 Produkte / Minute
- Beschickung: 2 Verpackungsmaschinen
- Speicherhöhe: 5‘800 mm
- Speicherlänge: 6‘400 mm
- Shuttle: 2x Triplex
- Speicherkapazität: knapp 5 Minuten bzw. 760 Reihen
